Điều gì làm cho bánh xích cần thiết để truyền tải điện đáng tin cậy?

Bánh răng xích là gì?

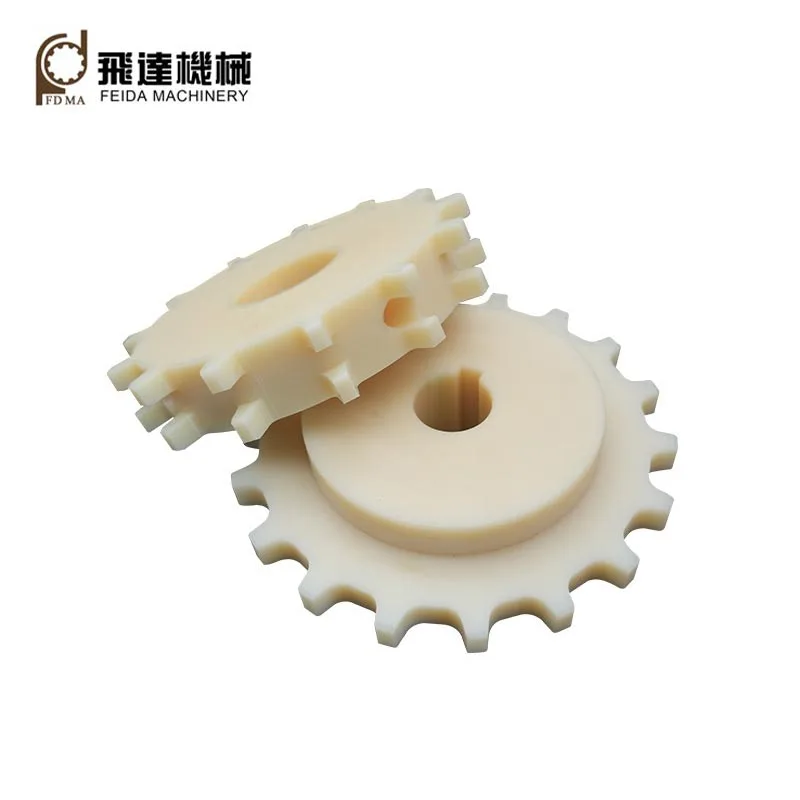

Bánh răng xích là bộ phận cơ khí có răng được thiết kế để ăn khớp với xích và truyền chuyển động quay. Các răng vừa khít với các khoảng trống giữa các mắt xích, cho phép mô-men xoắn di chuyển từ trục dẫn động sang trục dẫn động. Sự gắn kết tích cực này giúp phân biệt hệ thống bánh xích với các cơ cấu truyền động dựa trên ma sát.

Một bánh xích điển hình có thể bao gồm lỗ khoan trung tâm, trục, thân và các răng được gia công chính xác. Tùy thuộc vào thiết bị, đĩa xích có thể được sản xuất dưới dạng các bộ phận kiểu tấm đơn giản hoặc dưới dạng thiết kế trục lớn hơn dành cho các ứng dụng hạng nặng.

Trong máy móc công nghiệp, các bánh răng xích được thiết kế phù hợp giúp duy trì chuyển động có thể dự đoán được trong khi xử lý các điều kiện vận hành đòi hỏi khắt khe. Cấu trúc tương đối đơn giản của chúng cũng khiến chúng trở nên thiết thực đối với các thiết bị cần thay thế hoặc bảo trì thường xuyên.

Bánh răng xích hoạt động như thế nào

Nguyên tắc hoạt động rất đơn giản. Bánh xích chủ động được nối với trục quay. Khi đĩa xích quay, các răng của nó ăn khớp với các con lăn xích hoặc mắt xích. Xích di chuyển xung quanh bánh xích và truyền lực cơ học sang một bánh xích khác nối với trục dẫn động.

Mối quan hệ giữa kích thước bánh xích và tốc độ xích ảnh hưởng trực tiếp đến hệ thống truyền động. Bánh xích dẫn động nhỏ hơn có thể tạo ra mối quan hệ tốc độ và mô-men xoắn khác so với bánh xích lớn hơn. Do đó, các kỹ sư cần xem xét số lượng răng và tỷ số truyền mong muốn khi thiết kế máy móc.

Các tính năng chính và xây dựng

Mặc dù bánh răng xích có vẻ đơn giản nhưng một số chi tiết về kích thước và cấu trúc sẽ quyết định liệu một bộ phận có hoạt động đáng tin cậy hay không.

Các ứng dụng phổ biến của bánh răng xích

Tính linh hoạt của truyền xích làm cho bánh xích phù hợp với nhiều hệ thống cơ khí. Khả năng truyền tải trọng lớn mà không phụ thuộc vào ma sát đặc biệt hữu ích trong môi trường công nghiệp.

Nhông xích cũng được tìm thấy trong xe máy, xe đạp, máy móc nhỏ gọn, thiết bị nâng hạ, máy chế biến thực phẩm và hệ thống tự động hóa chuyên dụng.

Vật liệu được sử dụng cho bánh răng xích

Lựa chọn vật liệu có ảnh hưởng trực tiếp đến khả năng chống mài mòn, khả năng chịu tải, chống ăn mòn, độ ổn định kích thước và tuổi thọ tổng thể. Sự lựa chọn chính xác phụ thuộc vào ứng dụng thay vì chỉ chọn vật liệu cứng nhất hiện có.

Các yếu tố lựa chọn quan trọng

Việc lựa chọn bánh răng xích chỉ dựa trên kích thước trực quan là một trong những nguyên nhân phổ biến nhất gây ra sự cố hộp số sớm. Người mua và kỹ sư nên đánh giá môi trường vận hành hoàn chỉnh trước khi đặt hàng.

1. Khả năng tương thích chuỗi:Xác nhận chuỗi xích, bước xích, kích thước con lăn và các thông số kỹ thuật liên quan khác.
2. Số lượng răng:Chọn số răng thích hợp theo yêu cầu về tốc độ, mô-men xoắn và tỷ số truyền.
3. Kích thước lỗ khoan và trục:Kiểm tra đường kính lỗ khoan, rãnh then, các yêu cầu về vít định vị và cấu hình lắp đặt.
4. Khả năng tải:Xem xét tải liên tục, tải cực đại, tải sốc và mômen khởi động.
5. Tốc độ vận hành:Hệ thống tốc độ cao có thể yêu cầu chú ý cẩn thận đến hình dạng răng, độ cân bằng, bôi trơn và căn chỉnh.
6. Điều kiện môi trường:Bụi, nước, hóa chất, nhiệt độ và tiếp xúc ngoài trời có thể ảnh hưởng đến việc lựa chọn vật liệu.
7. Xử lý bề mặt:Xử lý nhiệt hoặc lớp phủ bảo vệ có thể cải thiện khả năng chống mài mòn hoặc ăn mòn khi thích hợp.
8. Độ chính xác kích thước:Gia công thích hợp là điều cần thiết để đảm bảo sự gắn kết của dây chuyền nhất quán và hoạt động ổn định.

Bánh răng xích so với bánh răng thông thường

Bánh răng xích và bánh răng thông thường đều truyền công suất cơ học, nhưng chúng hoạt động khác nhau và phù hợp với các thiết kế hệ thống khác nhau.

Đối với các ứng dụng yêu cầu định vị trục linh hoạt hoặc khoảng cách trung tâm tương đối dài, truyền xích và bánh xích có thể là một giải pháp thiết thực. Bánh răng trực tiếp có thể phù hợp hơn khi lắp đặt nhỏ gọn, định vị chính xác và vận hành tốc độ cao là mối quan tâm hàng đầu.

Bảo trì và khắc phục sự cố

Ngay cả các bánh răng được chế tạo chính xác cũng có thể bị mài mòn sớm khi hệ thống truyền động được bảo dưỡng kém. Quy trình bảo trì phòng ngừa nên giải quyết cả bánh xích và xích.

• Kiểm tra tình trạng mòn răng:Răng bị móc, nhọn hoặc không đều có thể cho thấy sự mài mòn quá mức hoặc các vấn đề liên quan đến dây xích.
• Kiểm tra độ căng của xích:Độ chùng hoặc căng quá mức có thể làm tăng ứng suất cơ học.
• Xác minh sự liên kết:Nhông xích không thẳng hàng có thể gây tải không đều và làm xích bị mòn nhanh hơn.
• Duy trì bôi trơn:Bôi trơn thích hợp làm giảm ma sát và giúp kiểm soát mài mòn.
• Kiểm tra việc lắp đặt:Các ốc vít bị lỏng, rãnh then bị hư hỏng hoặc chuyển động của trục cần được khắc phục kịp thời.
• Thay thế các bộ phận bị mòn lại với nhau khi cần thiết:Việc lắp một bánh xích mới có xích bị mòn nghiêm trọng có thể làm giảm tuổi thọ của bộ phận mới.

Người mua nên kiểm tra những gì trước khi đặt hàng

Mua bánh xích cho máy móc công nghiệp không chỉ đơn giản là so sánh giá cả. Một bộ phận giá thành thấp không phù hợp với dây chuyền hoặc điều kiện vận hành có thể dẫn đến thời gian ngừng hoạt động, thay thế nhiều lần và chi phí bảo trì cao hơn.

1. Yêu cầu thông số kỹ thuật kích thước đầy đủ.
2. Xác nhận khả năng tương thích với chuỗi hiện có hoặc theo kế hoạch.
3. Kiểm tra các lựa chọn vật liệu và xử lý nhiệt có sẵn.
4. Xác minh dung sai gia công cho các kích thước quan trọng.
5. Thảo luận về các yêu cầu về lỗ khoan, rãnh then, trục và răng tùy chỉnh khi cần thiết.
6. Làm rõ số lượng sản xuất và yêu cầu đóng gói cho các đơn hàng số lượng lớn.
7. Yêu cầu bản vẽ kỹ thuật hoặc mẫu cho các ứng dụng phức tạp.
8. Đánh giá năng lực sản xuất và quy trình kiểm soát chất lượng của nhà cung cấp.

Đối với các nhà sản xuất máy móc OEM, bánh xích tùy chỉnh có thể đặc biệt có giá trị. Một bộ phận có thể được sản xuất dựa trên kích thước trục thực tế của thiết bị, yêu cầu truyền động, giới hạn lắp đặt và môi trường làm việc dự kiến ​​thay vì buộc thiết kế máy móc phải phù hợp với bộ phận tiêu chuẩn.
