Điều gì làm cho bánh răng côn thẳng bằng kim loại đáng tin cậy trong truyền tải điện công nghiệp?

Mục lục

1. Bánh răng côn thẳng bằng kim loại là gì
2. Đặc điểm cấu trúc chính
3. Cân nhắc về vật liệu và xử lý nhiệt
4. Thiết kế ảnh hưởng đến hiệu suất như thế nào
5. Ứng dụng công nghiệp
6. Người mua nên kiểm tra những gì trước khi đặt hàng
7. Sản xuất và kiểm soát chất lượng
8. Các vấn đề thường gặp và nguyên nhân của chúng
9. Bánh răng côn thẳng và bánh răng côn xoắn ốc
10. Bánh răng côn thẳng bằng kim loại tùy chỉnh
11. Câu hỏi thường gặp
12. Phần kết luận

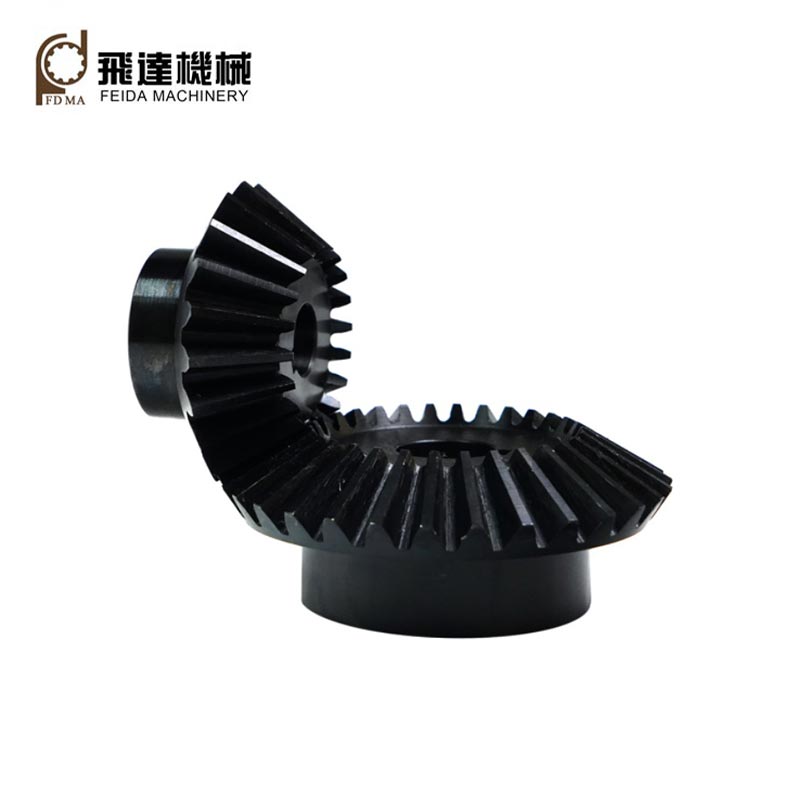

1. Bánh răng côn thẳng bằng kim loại là gì

Bánh răng côn thẳng kim loại là bánh răng hình nón có răng thẳng được bố trí dọc theo bề mặt của hình nón. Khi một cặp bánh răng côn ăn khớp, chúng có thể truyền chuyển động giữa các trục giao nhau đồng thời thay đổi hướng truyền lực.

So với bánh răng trụ, bánh răng côn có hình dạng ba chiều hơn vì kích thước răng của nó thay đổi theo chiều rộng mặt. Do đó, dạng răng, bước côn, góc trục, chiều rộng bề mặt, khe hở và vị trí lắp đặt phải được coi là một hệ thống hoàn chỉnh chứ không phải là các kích thước riêng biệt.

Bánh răng côn thẳng đặc biệt hấp dẫn khi ứng dụng không yêu cầu ăn khớp tốc độ cao mượt mà như các thiết kế răng cong phức tạp hơn. Sự sắp xếp răng tương đối đơn giản của chúng cũng có thể thuận lợi cho một số hệ thống cơ khí tốc độ thấp đến trung bình, thiết bị nhỏ gọn, bộ truyền động máy móc và các ứng dụng thay thế.

2. Đặc điểm cấu trúc chính

Một thiết bị đáng tin cậy bắt đầu bằng sự hiểu biết rõ ràng về hình dạng của nó. Một số thông số ảnh hưởng trực tiếp đến khả năng tương thích, khả năng tải và cài đặt.

3. Cân nhắc về vật liệu và xử lý nhiệt

Lựa chọn vật liệu là một trong những quyết định quan trọng nhất khi mua bánh răng kim loại. Một bánh răng được sử dụng trong cơ cấu đóng gói tải nhẹ có những yêu cầu rất khác so với một bánh răng hoạt động liên tục dưới mô-men xoắn cao.

Các lựa chọn kỹ thuật phổ biến bao gồm thép cacbon, thép hợp kim, thép không gỉ và các loại kim loại chuyên dụng khác. Vật liệu thích hợp phụ thuộc vào tải trọng, môi trường vận hành, khả năng ăn mòn, tốc độ, tuổi thọ sử dụng dự kiến, phương pháp sản xuất và xử lý nhiệt sẵn có.

• Thép cacbon:Thường được xem xét cho các ứng dụng cơ khí nhạy cảm với chi phí khi áp dụng yêu cầu hiệu suất vừa phải.
• Thép hợp kim:Thích hợp khi cần độ bền cao hơn, khả năng chống mài mòn hoặc khả năng xử lý nhiệt.
• Thép không gỉ:Hữu ích khi khả năng chống ăn mòn là một yếu tố quan trọng cần cân nhắc.
• Thép được xử lý nhiệt:Có thể cung cấp bề mặt làm việc cứng hơn trong khi vẫn duy trì các đặc tính cốt lõi phù hợp khi được chỉ định đúng cách.

Xử lý nhiệt không bao giờ nên được lựa chọn độc lập với thiết kế bánh răng. Độ cứng, độ sâu vỏ nếu có, đặc tính cốt lõi, độ ổn định kích thước và các yêu cầu hoàn thiện tiếp theo đều cần được xem xét cùng nhau.

4. Thiết kế ảnh hưởng đến hiệu suất như thế nào

Hiệu suất của bánh răng được xác định bởi sự tương tác giữa hình học, vật liệu, độ chính xác khi chế tạo, lắp đặt, bôi trơn và điều kiện vận hành. Một bánh răng phù hợp về mặt lý thuyết vẫn có thể hoạt động kém nếu các bộ phận ăn khớp được căn chỉnh không chính xác.

5. Ứng dụng công nghiệp

Bánh răng côn thẳng kim loại có thể được tìm thấy trong các hệ thống cơ khí cần truyền lực góc mà không yêu cầu cấu hình bánh răng rất phức tạp.

• Máy móc công nghiệp và cụm truyền động
• Thiết bị xử lý vật liệu
• Máy đóng gói
• Hệ thống băng tải
• Máy móc nông nghiệp
• Máy công cụ và cơ chế phụ trợ
• Hệ thống cơ khí liên quan đến ô tô và xe cộ
• Thiết bị truyền tải điện đa năng
• Lắp ráp cơ khí tùy chỉnh

Sự phù hợp của bánh răng côn thẳng phụ thuộc vào điều kiện vận hành thực tế. Các ứng dụng có yêu cầu tốc độ cao, độ ồn thấp có thể yêu cầu cấu hình bánh răng côn khác, trong khi các hệ thống đơn giản hơn có thể được hưởng lợi từ hình dạng đơn giản của răng thẳng.

6. Người mua nên kiểm tra những gì trước khi đặt hàng

Nhiều vấn đề mua hàng xảy ra do người mua chỉ cung cấp tên sản phẩm và đường kính cơ bản. Đối với hộp số thay thế hoặc tùy chỉnh, nhà sản xuất cần có đủ thông tin để tái tạo mối quan hệ truyền động dự kiến.

Nếu có sẵn thiết bị gốc, việc cung cấp bản vẽ, mẫu, ảnh chụp kèm số đo hoặc thông số kỹ thuật hoàn chỉnh của thiết bị có thể giảm đáng kể lỗi giao tiếp. Đối với các dự án thay thế, thông tin về bánh răng ăn khớp cũng quan trọng không kém vì hai bánh răng phải tương thích như một cặp.

7. Sản xuất và kiểm soát chất lượng

Chất lượng sản xuất ảnh hưởng trực tiếp đến sự tiếp xúc của răng, tính nhất quán về kích thước, trạng thái vận hành và tuổi thọ sử dụng. Bánh răng côn thẳng có dạng hình nón nên việc kiểm soát dạng răng và các kích thước liên quan đòi hỏi phải có thiết bị, dụng cụ, phương pháp đo và kiểm soát quy trình phù hợp.

Một quy trình sản xuất đáng tin cậy thường bao gồm xác minh vật liệu, chuẩn bị phôi, cắt răng, xử lý nhiệt khi cần thiết, hoàn thiện, kiểm tra kích thước và xác minh chất lượng cuối cùng. Tùy thuộc vào ứng dụng, việc kiểm tra có thể bao gồm các kích thước răng, độ đảo, độ phản ứng ngược, kích thước lỗ khoan, độ cứng, tình trạng bề mặt và hiệu suất tiếp xúc.

Đối với các đơn đặt hàng công nghiệp tùy chỉnh, người mua cũng nên hỏi cách thức phê duyệt mẫu sản xuất và cách duy trì tính nhất quán về kích thước trong quá trình sản xuất hàng loạt. Một nhà cung cấp có khả năng truyền đạt rõ ràng về bản vẽ, dung sai, vật liệu và các yêu cầu kiểm tra có thể giúp ngăn ngừa việc làm lại tốn kém.

8. Các vấn đề thường gặp và nguyên nhân của chúng

9. Bánh răng côn thẳng và bánh răng côn xoắn ốc

Bánh răng côn thẳng và xoắn ốc đều truyền công suất giữa các trục giao nhau, nhưng hình dạng răng của chúng khác nhau. Bánh răng côn thẳng sử dụng răng côn thẳng, trong khi bánh răng côn xoắn ốc sử dụng răng cong.

Cấu hình phù hợp phụ thuộc vào tốc độ, tải trọng, yêu cầu về tiếng ồn, không gian lắp đặt, khả năng sản xuất và yêu cầu tổng thể của hệ thống. Do đó, nên chọn bánh răng theo máy thay vì so sánh các kiểu răng riêng lẻ.

10. Bánh răng côn thẳng bằng kim loại tùy chỉnh

Bánh răng tiêu chuẩn thuận tiện khi kích thước hiện có phù hợp với máy. Tuy nhiên, nhiều dự án công nghiệp yêu cầu các bánh răng tùy chỉnh vì không gian lắp đặt sẵn có, cách bố trí trục, tải trọng, giao diện lắp đặt hoặc kích thước thay thế không đạt tiêu chuẩn.

Công ty TNHH Máy móc Tấn Giang Feida có thể được xem xét cho các dự án yêu cầu các bộ phận bánh răng kim loại tùy chỉnh dựa trên bản vẽ kỹ thuật, mẫu, yêu cầu về kích thước hoặc thông tin ứng dụng. Đối với người mua B2B, điểm khởi đầu hữu ích nhất là thông số kỹ thuật hoàn chỉnh thay vì chỉ yêu cầu giá cho “bánh răng côn thẳng”.

Thông tin này cho phép nhà sản xuất đánh giá liệu thiết kế, vật liệu, lộ trình gia công và các yêu cầu chất lượng được đề xuất có tương thích với ứng dụng dự định hay không.

11. Câu hỏi thường gặp

12. Kết luận

Bánh răng côn thẳng kim loại vẫn là giải pháp thiết thực cho các hệ thống cơ khí cần truyền công suất góc đáng tin cậy thông qua các trục giao nhau. Hình dạng răng tương đối đơn giản của chúng khiến chúng trở nên hữu ích trên nhiều loại máy móc, đặc biệt khi ứng dụng chú trọng nhiều hơn đến khả năng truyền động đáng tin cậy, lắp đặt nhỏ gọn, yêu cầu sản xuất được kiểm soát và khả năng bảo trì so với vận hành tốc độ cao cực kỳ yên tĩnh.

Đối với người mua, bước quan trọng nhất là làm cho thông số kỹ thuật của thiết bị phù hợp với môi trường vận hành thực tế. Số lượng răng, hình học, vật liệu, độ cứng, chiều rộng mặt, góc trục, tốc độ, mô-men xoắn, căn chỉnh, bôi trơn và dung sai sản xuất đều phải được xem xét trước khi bắt đầu sản xuất.

Cho dù bạn cần các bộ phận thay thế, lô sản xuất hay bộ phận truyền động được thiết kế tùy chỉnh thì việc trao đổi kỹ thuật rõ ràng có thể giúp giảm các vấn đề về khả năng tương thích và chi phí phát triển không cần thiết.Công ty TNHH Máy móc Tấn Giang Feidacó thể làm việc với khách hàng về các yêu cầu thiết bị tùy chỉnh dựa trên thông số kỹ thuật của dự án và nhu cầu ứng dụng.

Cần bánh răng côn thẳng bằng kim loại tùy chỉnh?

Chia sẻ bản vẽ, mẫu, kích thước, yêu cầu vật liệu hoặc chi tiết ứng dụng của bạn với Jinjiang Feida Machinery Co., Ltd. Nhóm của chúng tôi có thể giúp đánh giá các thông số kỹ thuật và thảo luận về giải pháp thiết bị tùy chỉnh phù hợp cho máy móc của bạn. Liên hệ với chúng tôi.
