Bánh răng côn xoắn ốc cải thiện khả năng truyền tải điện trong các máy móc có yêu cầu cao như thế nào?

Bánh răng côn xoắn ốclà các bộ phận truyền động chính xác được thiết kế để truyền công suất quay giữa các trục giao nhau đồng thời mang lại khả năng vận hành trơn tru, đáng tin cậy và hiệu quả. So với các bánh răng côn thẳng thông thường, hình dạng răng cong của chúng cho phép ăn khớp răng từ từ, giúp giảm độ rung, tiếng ồn khi vận hành và tải trọng va đập. Điều này làm cho chúng đặc biệt có giá trị trong hộp số công nghiệp, hệ thống ô tô, thiết bị xử lý vật liệu, máy công cụ, máy nông nghiệp và các ứng dụng khác đòi hỏi phải có kết cấu nhỏ gọn và truyền mô-men xoắn đáng tin cậy.

Hướng dẫn này giải thích các nguyên tắc làm việc, những ưu điểm chính, các ứng dụng phổ biến, những cân nhắc về vật liệu, hệ số hiệu suất, yêu cầu bảo trì và những cân nhắc khi mua Bánh răng côn xoắn ốc. Nó cũng nêu bật các vấn đề thường gặp của khách hàng và những cách thiết thực để tránh hao mòn sớm, tiếng ồn quá mức, quá nhiệt và hỏng hộp số.

Mục lục

Bánh răng côn xoắn ốc là gì?

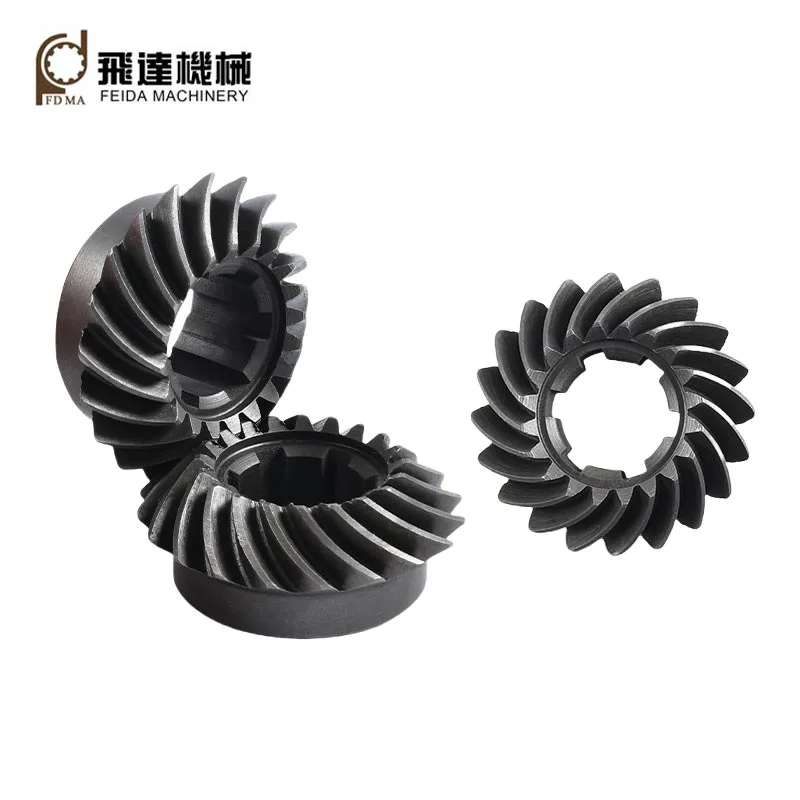

Bánh răng côn xoắn ốc là các bánh răng côn có răng cong, góc cạnh thường được sử dụng để truyền chuyển động và mô-men xoắn giữa các trục được đặt ở một góc, thường ở khoảng 90 độ. Biên dạng răng xoắn ốc của chúng tạo ra sự ăn khớp dần dần giữa các răng ăn khớp hơn so với bánh răng côn thẳng.

Sự tiếp xúc dần dần này là một trong những lý do chính khiến các bánh răng này được sử dụng rộng rãi trong các thiết bị có vòng quay trơn tru, giảm độ rung và vấn đề truyền mô-men xoắn đáng tin cậy. Thay vì để toàn bộ chiều rộng răng tiếp xúc đột ngột, hình dạng xoắn ốc cho phép tiếp xúc tiến triển trên bề mặt răng.

Đối với các nhà sản xuất máy móc, điều này có thể mang lại khả năng vận hành ổn định hơn, cải thiện sự thoải mái cho người vận hành và giảm sốc cơ học. Tuy nhiên, đối với người mua phụ tùng thay thế, việc chọn hình dạng chính xác là rất quan trọng vì ngay cả một bánh răng chất lượng cao cũng có thể hoạt động kém nếu thông số kỹ thuật răng, kích thước hoặc các bộ phận giao phối của nó không tương thích.

Bánh răng côn xoắn ốc hoạt động như thế nào?

Nguyên lý hoạt động rất đơn giản: một bánh răng côn, thường được gọi là bánh răng nhỏ, dẫn động một bánh răng côn khác. Do các răng được bố trí trên bề mặt hình nón nên chuyển động quay có thể được chuyển hướng từ trục này sang trục khác đồng thời truyền mô-men xoắn.

Bởi vì sự ăn khớp của răng là tiến bộ nên Bánh răng côn xoắn ốc có thể truyền lực mượt mà hơn ở tốc độ quay cao hơn so với nhiều lựa chọn thay thế răng thẳng. Căn chỉnh chính xác vẫn là điều cần thiết. Định vị trục kém, phản ứng ngược không chính xác hoặc bôi trơn không đủ có thể làm giảm đáng kể những lợi ích này.

Ưu điểm chính của bánh răng côn xoắn ốc là gì?

Những ưu điểm này đặc biệt có giá trị khi máy móc hoạt động liên tục. Giảm độ rung và kiểm soát sự ăn khớp của răng có thể giúp bảo vệ vòng bi, trục và các bộ phận được kết nối khác khỏi ứng suất cơ học không cần thiết.

Bánh răng côn xoắn ốc thường được sử dụng ở đâu?

Bánh răng côn xoắn ốc được sử dụng trong nhiều hệ thống cơ khí yêu cầu truyền lực góc đáng tin cậy. Sự kết hợp giữa khả năng ăn khớp trơn tru, kết cấu nhỏ gọn và khả năng xử lý mô-men xoắn khiến chúng trở nên hữu ích trong cả máy móc tiêu chuẩn và máy móc chuyên dụng.

Những yếu tố nào quan trọng khi lựa chọn bánh răng côn xoắn ốc?

Chọn một thiết bị chỉ dựa trên đường kính bên ngoài hoặc giá cả là một sai lầm mua hàng phổ biến. Thiết bị phải phù hợp với hệ thống truyền động hoàn chỉnh. Trước khi yêu cầu báo giá, nhà sản xuất máy móc và đội bảo trì nên chuẩn bị các thông số vận hành cần thiết.

• Tỷ số truyền:Xác nhận mối quan hệ cần thiết giữa tốc độ đầu vào và đầu ra.
• Mô-men xoắn:Xác định tải trọng bình thường, tải trọng đỉnh và tải trọng tiềm năng.
• Tốc độ quay:Tốc độ cao hơn đặt ra yêu cầu lớn hơn về độ chính xác, cân bằng và bôi trơn.
• Góc áp suất:Thông số kỹ thuật của bánh răng phải tương thích với thành phần giao phối của nó.
• Góc xoắn ốc:Điều này ảnh hưởng đến sự gắn kết của răng, phân bổ tải trọng và đặc tính vận hành.
• Kích thước bánh răng:Kích thước lỗ khoan, đường kính ngoài, chiều rộng mặt và kích thước lắp đặt phải phù hợp với máy.
• Vật liệu:Các yêu cầu về vật liệu và xử lý nhiệt phải phản ánh tải trọng vận hành và tuổi thọ sử dụng dự kiến.
• Điều kiện môi trường:Bụi, độ ẩm, nhiệt độ và các điều kiện ăn mòn có thể ảnh hưởng đến các yêu cầu về vật liệu và xử lý bề mặt.
• Phản ứng dữ dội:Khe hở chính xác là điều cần thiết để vận hành trơn tru và quản lý giãn nở nhiệt.

Vật liệu và quá trình sản xuất ảnh hưởng đến hiệu suất của thiết bị như thế nào?

Hiệu suất của bánh răng không chỉ phụ thuộc vào hình dạng răng mà còn phụ thuộc vào việc lựa chọn vật liệu, độ chính xác gia công và xử lý nhiệt. Bánh răng côn xoắn ốc công nghiệp thường cần phải chịu được lực tiếp xúc lặp đi lặp lại, lực uốn và tải trọng dao động trong thời gian hoạt động dài.

Vật liệu bánh răng phổ biến bao gồm thép hợp kim và các vật liệu kỹ thuật khác được lựa chọn theo yêu cầu về tải trọng, tốc độ, môi trường và chi phí. Xử lý nhiệt có thể cải thiện độ cứng, khả năng chống mài mòn và hiệu suất mỏi, trong khi gia công chính xác giúp đạt được hình dạng răng chính xác và tiếp xúc giao phối thích hợp.

Chất lượng sản xuất trở nên đặc biệt quan trọng đối với các ứng dụng tốc độ cao hoặc tải trọng cao. Độ lệch kích thước nhỏ có thể ảnh hưởng đến sự tiếp xúc của răng, phản ứng dữ dội, độ rung và tiếng ồn. Do đó, một nhà sản xuất đáng tin cậy phải có khả năng kiểm soát các kích thước quan trọng và duy trì chất lượng sản xuất ổn định qua các lô.

Công ty TNHH Máy móc Tấn Giang Feidatập trung vào các bộ phận truyền động máy móc và có thể hỗ trợ những khách hàng yêu cầu các giải pháp thiết bị đáng tin cậy cho các ứng dụng cơ khí khác nhau. Đối với các yêu cầu tùy chỉnh, bản vẽ kỹ thuật, kích thước, thông số kỹ thuật vật liệu và điều kiện vận hành phải được thảo luận trước khi sản xuất.

Làm thế nào để bảo trì đúng cách có thể kéo dài tuổi thọ dịch vụ của thiết bị?

Ngay cả một thiết bị được sản xuất tốt cũng có thể gặp phải tình trạng hỏng hóc sớm khi bỏ qua việc lắp đặt hoặc bảo trì. Nhiều vấn đề về bánh răng không phải do bản thân thiết kế của răng mà do nhiễm bẩn, lệch trục, bôi trơn không đủ hoặc tải quá mức.

1. Sử dụng chất bôi trơn phù hợp.Lựa chọn dầu nhớt theo thiết kế hộp số, tốc độ vận hành, nhiệt độ và khuyến cáo của nhà sản xuất.
2. Kiểm tra sự liên kết.Trục lệch có thể tập trung tải trọng lên các phần cụ thể của răng và làm tăng tốc độ mài mòn.
3. Theo dõi phản ứng dữ dội.Phản ứng ngược quá mức hoặc không đủ có thể góp phần gây ra tiếng ồn, sinh nhiệt và làm hỏng răng.
4. Giữ hệ thống sạch sẽ.Các hạt lạ có thể làm hỏng bề mặt răng chính xác và tăng tốc độ mài mòn.
5. Kiểm tra tiếng ồn bất thườngNhững thay đổi về âm thanh hoặc độ rung có thể cho thấy các vấn đề về mài mòn, tiếp xúc không chính xác hoặc bôi trơn.
6. Tránh tình trạng quá tải.Hoạt động lặp đi lặp lại vượt quá định mức mô-men xoắn dự định có thể gây cong răng hoặc mỏi bề mặt.
7. Theo dõi nhiệt độ.Nhiệt độ cao bất thường có thể cho thấy ma sát quá mức, bôi trơn kém hoặc các vấn đề truyền động khác.

Kiểm tra định kỳ đặc biệt quan trọng đối với thiết bị hoạt động liên tục hoặc dưới tải trọng thay đổi. Việc phát hiện sớm sự hao mòn bất thường thường ít tốn kém hơn so với việc thay thế toàn bộ hộp số hoặc xử lý thời gian ngừng sản xuất ngoài dự kiến.

Bánh răng côn xoắn ốc so với bánh răng côn thẳng

Cả hai loại bánh răng đều được thiết kế để truyền chuyển động giữa các trục giao nhau, nhưng hình dạng răng của chúng tạo ra các đặc tính vận hành khác nhau.

Sự lựa chọn đúng đắn cuối cùng phụ thuộc vào điều kiện vận hành của máy móc chứ không chỉ đơn giản là chọn thiết kế tiên tiến hơn. Yêu cầu ứng dụng phải luôn xác định cấu hình thiết bị.

Những sai lầm phổ biến nào người mua nên tránh?

Việc mua thiết bị có thể trở nên phức tạp khi người mua tập trung vào một thông số kỹ thuật duy nhất. Một số lỗi có thể tránh được có thể dẫn đến các vấn đề về hiệu suất hoặc khả năng tương thích kém.

Một nhà cung cấp chuyên nghiệp nên sẵn sàng xem xét các yêu cầu kỹ thuật thay vì chỉ báo giá một sản phẩm dựa trên một khía cạnh. Cách tiếp cận này đặc biệt quan trọng đối với các dự án máy móc OEM, thay thế và tùy chỉnh.

Những câu hỏi thường gặp về bánh răng côn xoắn ốc

Kết luận: Xây dựng một hệ thống truyền tải đáng tin cậy hơn

Bánh răng côn xoắn ốc cung cấp giải pháp hiệu quả cho máy móc cần chuyển hướng lực quay giữa các trục giao nhau trong khi vẫn duy trì hoạt động trơn tru và đáng tin cậy. Hình dạng răng xoắn ốc của chúng có thể giúp cải thiện đặc tính tiếp xúc, giảm sốc cơ học và hỗ trợ truyền mô-men xoắn ổn định.

Tuy nhiên, chỉ riêng chất lượng hộp số không quyết định được hiệu suất truyền động. Sự kết hợp chính xác giữa hình học, kích thước, vật liệu, xử lý nhiệt, độ chính xác trong sản xuất, bôi trơn và lắp đặt là rất cần thiết. Do đó, người mua nên đánh giá môi trường hoạt động hoàn chỉnh thay vì chọn thiết bị chỉ dựa trên kích thước hoặc giá cả.

Đối với các nhà sản xuất, nhà tích hợp thiết bị và người mua phụ tùng thay thế, làm việc với nhà cung cấp có kinh nghiệm có thể đơn giản hóa việc xác nhận thông số kỹ thuật và giảm nguy cơ xảy ra sự cố tương thích.Công ty TNHH Máy móc Tấn Giang Feidacó thể làm việc với khách hàng về các yêu cầu truyền động máy móc và các giải pháp thiết bị tùy chỉnh dựa trên bản vẽ kỹ thuật, mẫu và thông số kỹ thuật ứng dụng.
