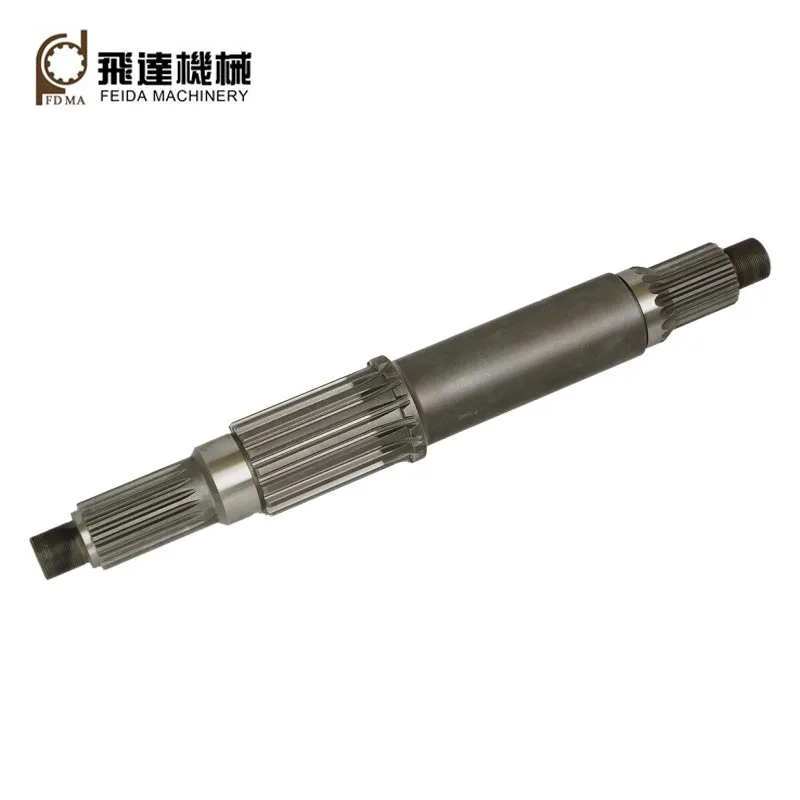

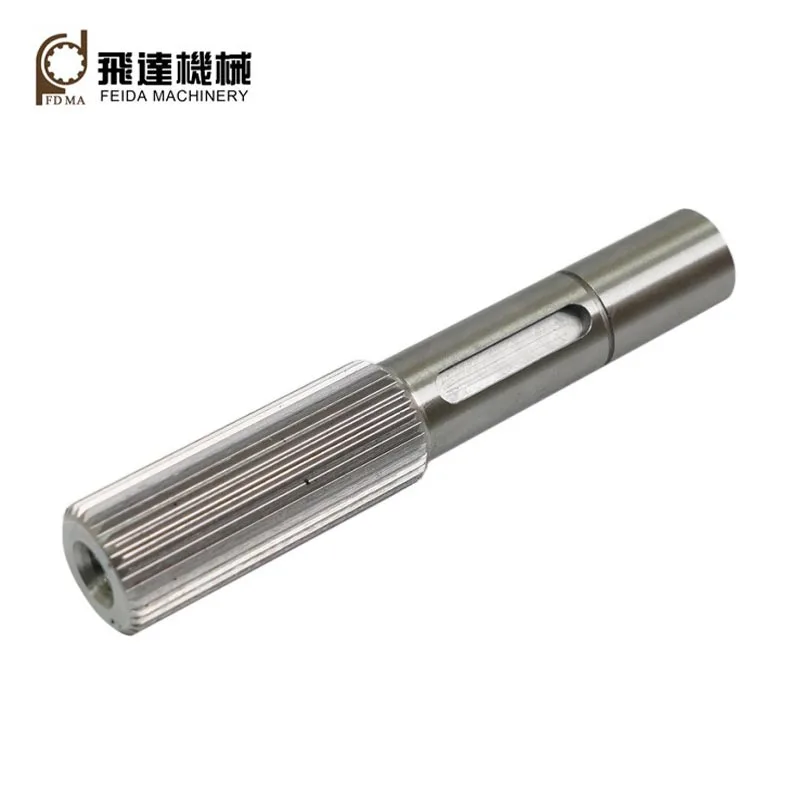

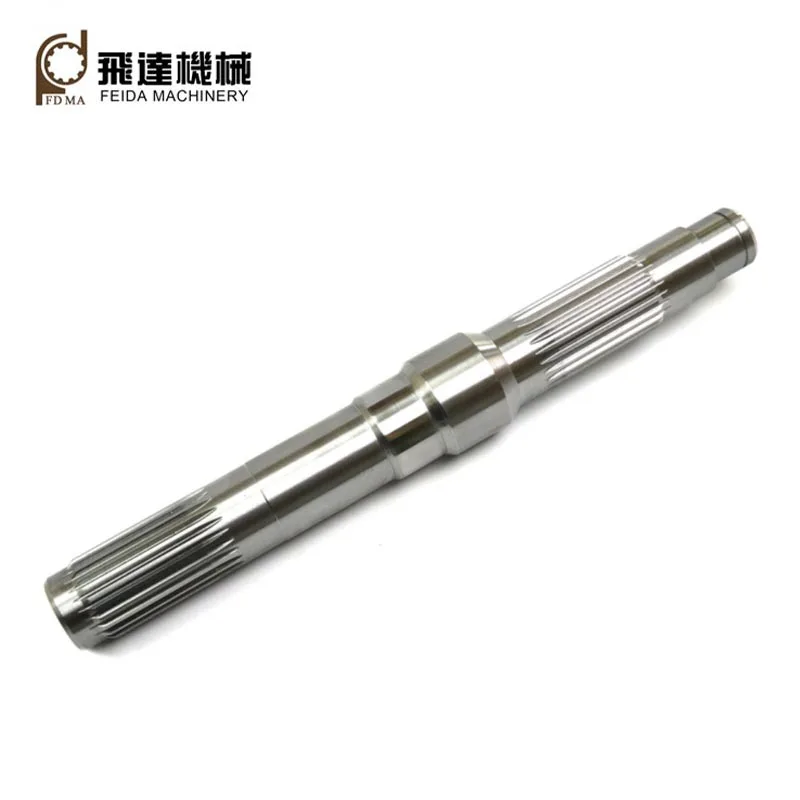

Trục Spline

Được tùy chỉnh bởi nhà máy Máy móc Feida, trục spline là các bộ phận cơ khí có các đường gờ hoặc răng và chức năng bằng cách chia lưới với các rãnh trong các bộ phận giao phối, truyền mô-men xoắn đến các bộ phận giao phối. Ngoài ra truyền tải mô-men xoắn, chúng cũng có các chức năng như hấp thụ độ lệch, tăng cường sức mạnh, giảm độ rung và tiếng ồn, đơn giản hóa việc lắp ráp và tháo gỡ, trượt trục, v.v.

Hai loại phổ biến

1. Hình chữ nhật: Do răng thẳng với đỉnh và chân răng hình chữ nhật (phẳng), nên chúng có những ưu điểm thiết kế đơn giản, chi phí sản xuất thấp, gia công và kiểm tra dễ dàng.
2. Không liên quan: Chúng có các đường cong liên quan (tương tự như răng bánh răng), chân răng tròn, bước đồng đều, dẫn đến chức năng tự định tâm, khả năng chịu tải cao, độ bền cao và khả năng thay thế lẫn nhau.

Tham số cốt lõi

Mô-đun:M0.5-5
Cấp độ chính xác: ISO/DIN 6-10
Số răng: càng nhiều răng thì khả năng chịu tải càng cao
Góc áp suất: các giá trị chung là 30, 37,5 và 45 độ.
Góc áp suất nhỏ hơn cho khả năng chịu tải cao hơn; góc lớn hơn sẽ tốt hơn cho các kết nối trượt.
Đường kính sân: vòng tròn tham chiếu lý thuyết.

Ứng dụng

Trục spline không liên quan thích hợp cho các kết nối có tải trọng lớn, yêu cầu độ chính xác định tâm cao và kích thước lớn kích thước. Chúng thường được sử dụng trong nhiều ứng dụng, chẳng hạn như hệ thống truyền động ô tô, chỉ đạo cơ cấu, động cơ thuyền, hệ thống cánh quạt, tời, động cơ máy bay, hộp số, bộ vi sai, hộp chuyển số, v.v.

Sau hơn 30 năm phát triển, Feida Machinery hiện có ba nhà máy: một nhà máy sản xuất hộp số cơ khí các thành phần, một cho các bộ phận chính xác tùy chỉnh và một cho các bộ phận kim loại tấm. Chúng tôi có thể sản xuất chất lượng cao đường dẫn trục sử dụng các kỹ thuật xử lý trục CNC (ví dụ: hobbing, tạo hình, chuốt, mài, v.v.) và chất lượng cao thô vật liệu (ví dụ: 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, v.v.).

Toàn bộ quá trình gia công

Nguyên liệu thô → Rèn → Tiện → Gia công Spline → Phay → Xử lý nhiệt → Mài → Kiểm tra → Bao bì & vận chuyển

Thiết bị sản xuất chính

Với hơn 30 năm phát triển, Feida Machinery có một bộ hoàn chỉnh các thiết bị sản xuất tiên tiến thiết bị, bao gồm Máy tiện CNC, máy phay bánh răng CNC, máy ép bánh răng CNC, máy cạo bánh răng CNC, máy chuốt trục spline CNC, bánh răng CNC máy mài, CNC trung tâm gia công, vv

Xử lý nhiệt

Các quy trình xử lý nhiệt của chúng tôi bao gồm làm nguội và ủ, cacbon hóa và làm nguội, làm cứng tần số cao, cacbonitriding, thấm nitơ, v.v. Thông qua xử lý nhiệt, các tính chất cơ học của trục spline của chúng tôi có thể được tối ưu hóa rất tốt.

Câu hỏi thường gặp

Làm thế nào để bạn đảm bảo chất lượng của các bộ phận chính xác?

Feida đã thông qua chứng nhận hệ thống quản lý chất lượng ISO: 2015.
Chúng tôi triển khai hệ thống Kiểm soát chất lượng (QC) nhiều giai đoạn:
Kiểm tra bài viết ban đầu (FAI): Xác minh toàn bộ chiều trước khi bắt đầu sản xuất hàng loạt.
Kiểm soát chất lượng trong quá trình (IPQC): Kiểm tra lấy mẫu 2–3 giờ một lần trong quá trình gia công.
Kiểm tra lần cuối 100%: Mỗi bộ phận đều trải qua lần kiểm tra cuối cùng về kích thước và độ hoàn thiện bề mặt trước khi đóng gói.

Dịch vụ sau bán hàng của bạn thế nào?

Chúng tôi đã thiết lập một hệ thống dịch vụ hậu mãi toàn diện, cung cấp các giải pháp và hỗ trợ kỹ thuật kịp thời để đảm bảo cho khách hàng không phải lo lắng trong quá trình sử dụng.
