Trục Spline

Được tùy chỉnh bởi nhà máy Feida Machinery, trục spline là  bộ phận cơ khí có gờ hoặc răng và hoạt động bằng cách chia lưới với các rãnh trong các bộ phận đối tiếp, truyền mô-men xoắn đến  các bộ phận đối tiếp. Ngoài việc truyền mô-men xoắn, chúng còn có các chức năng như hấp thụ độ lệch, tăng cường độ bền, giảm độ rung và tiếng ồn, đơn giản hóa việc lắp ráp và tháo rời, trượt trục, v.v. Dòng trục Spline của chúng tôi bao gồm Trục Spline hình chữ nhậtVàTrục Spline liên quan.

Tham số cốt lõi:

Mô-đun:M0.5-5

Cấp độ chính xác: ISO/DIN 6-10

Số răng: càng nhiều răng thì khả năng chịu tải càng cao

Góc áp suất: các giá trị chung là 30, 37,5 và 45 độ.

Góc áp suất nhỏ hơn cho khả năng chịu tải cao hơn; góc lớn hơn sẽ tốt hơn cho các kết nối trượt.

Đường kính sân: vòng tròn tham chiếu lý thuyết.

Hai loại phổ biến:

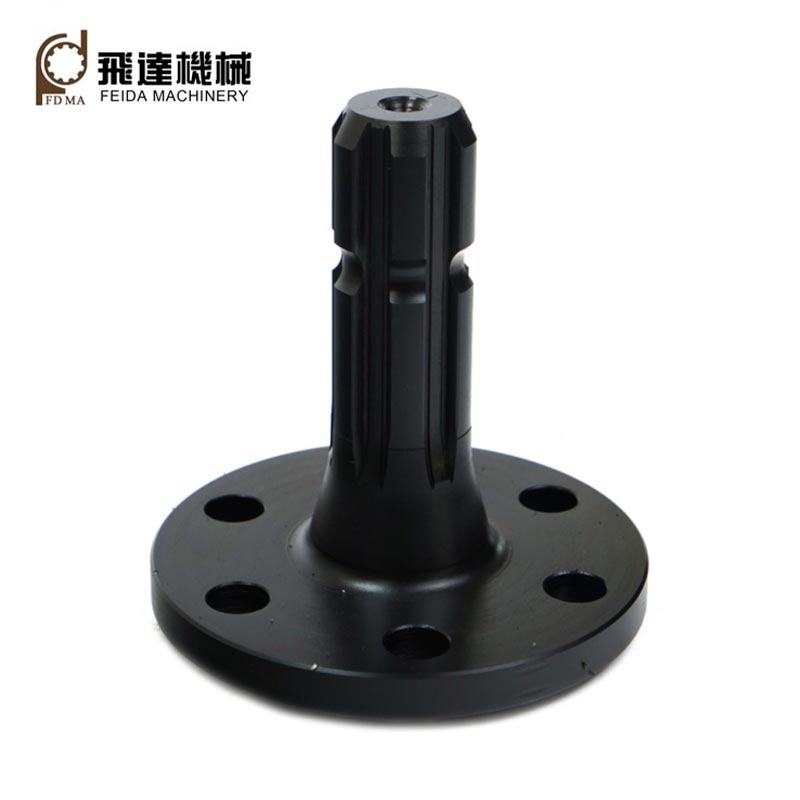

1. Trục spline hình chữ nhật: Do có các răng thẳng với đỉnh và chân răng hình chữ nhật (phẳng), nên chúng có ưu điểm là thiết kế đơn giản, chi phí sản xuất thấp, dễ gia công và kiểm tra.

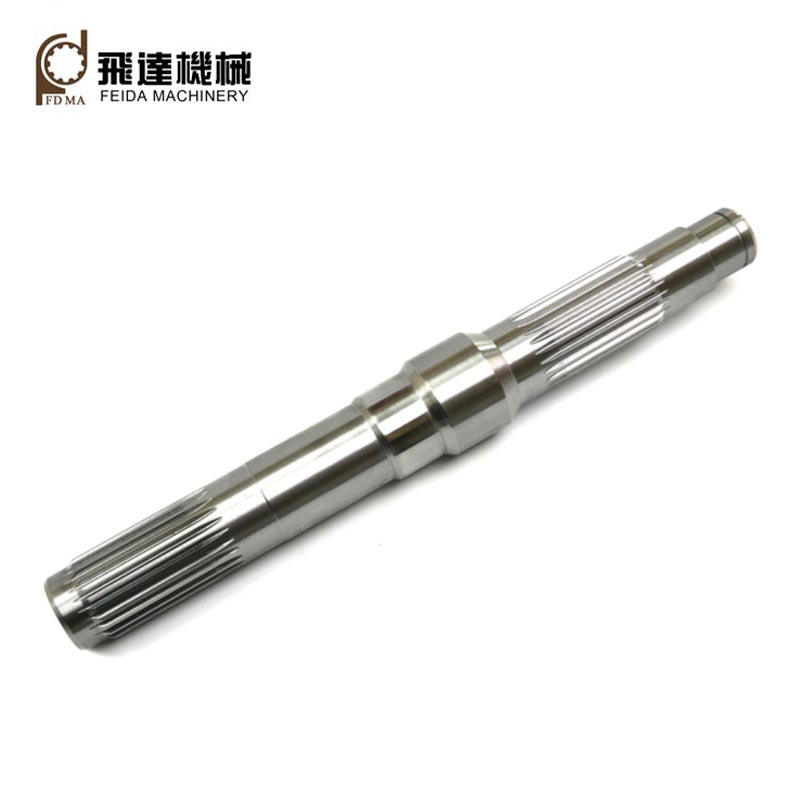

2. Trục spline không liên tục: Chúng có các đường cong không liên quan (tương tự như răng bánh răng), chân răng tròn, bước đồng đều, dẫn đến chức năng tự định tâm, khả năng chịu tải cao, độ bền cao và khả năng thay thế lẫn nhau.

Ứng dụng:

Trục spline không liên quan thích hợp cho các kết nối có tải trọng lớn, yêu cầu độ chính xác định tâm cao và kích thước lớn. Chúng thường được sử dụng trong nhiều ứng dụng, chẳng hạn như hệ thống truyền động ô tô, cơ cấu lái, động cơ thuyền, hệ thống cánh quạt, tời, động cơ máy bay, hộp số, bộ vi sai, hộp chuyển số, v.v.

Sau hơn 30 năm phát triển, Feida Machinery hiện có ba nhà máy: một nhà máy sản xuất các bộ phận truyền động cơ khí, một nhà máy sản xuất các bộ phận chính xác tùy chỉnh và một nhà máy sản xuất các bộ phận kim loại tấm. Chúng tôi có thể sản xuất trục spline chất lượng cao bằng cách sử dụng kỹ thuật xử lý spline CNC (ví dụ: hobbing, tạo hình, chuốt, mài, v.v.) và nguyên liệu thô chất lượng cao (ví dụ: 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, v.v.).
